温度变送器的输出信号类型有哪些?如何与自动化系统无缝对接?

2025-02-06

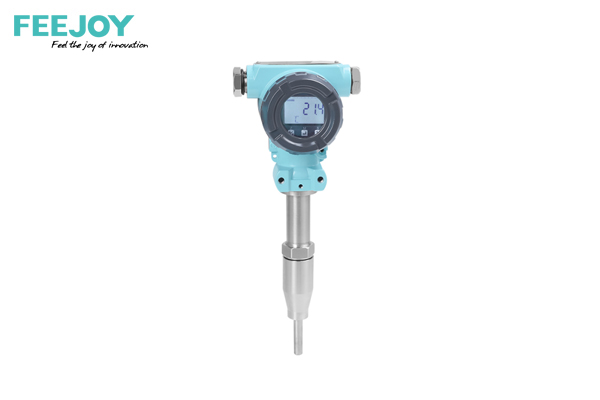

在现代工业生产和智能建筑等领域,温度作为一个关键的物理参数,需要精确测量与有效传输。温度变送器在其中扮演着至关重要的角色,它能将温度传感器检测到的温度信号转换为标准的输出信号,便于后续系统进行处理、显示和控制。


一、温度变送器的输出信号类型

(一)模拟信号

4 - 20mA 电流信号

特点:4 - 20mA 电流信号是温度变送器常用的模拟输出信号之一。它具有抗干扰能力强的显著优势,在工业现场复杂的电磁环境中,电流信号相较于电压信号更不易受到干扰。因为电流在传输过程中,只要导线电阻恒定,信号就不会因传输距离的增加而产生明显衰减。而且该信号的下限值为 4mA,可与零信号区分开,方便系统检测线路是否存在故障。

应用场景:广泛应用于工业自动化生产过程中,如化工、电力、冶金等行业。在化工反应釜的温度监测系统中,温度变送器将反应釜内的温度转换为 4 - 20mA 电流信号,传输给控制系统,控制系统根据该信号对反应温度进行精确调控,确保化学反应在合适的温度范围内进行。

0 - 5V/0 - 10V 电压信号

特点:0 - 5V 或 0 - 10V 电压信号输出较为直观,易于理解和处理。它的优点是在一些对信号处理速度要求较高的系统中,电压信号可以直接被采集卡等设备快速读取和处理。然而,其缺点是抗干扰能力相对较弱,长距离传输时容易受到线路电阻、电磁干扰等因素影响,导致信号衰减和失真。

应用场景:常用于一些对传输距离要求不高、电磁环境相对较好的场合,如智能建筑中的小型空调系统温度监测。温度变送器将室内温度转换为 0 - 5V 电压信号,传输给空调控制器,控制器根据该信号调节空调的运行状态,以保持室内温度的舒适。


(二)数字信号

RS - 485 总线信号

特点:RS - 485 采用差分传输方式,具有很强的抗干扰能力,能够实现多个温度变送器与主控制器之间的通信,支持多节点连接,最多可连接 32 个甚至更多节点。通信距离较远,在理想条件下可达 1200 米。其通信速率也较高,可根据实际需求在一定范围内调整,常见的速率有 9600bps、19200bps 等。

应用场景:在大型工业自动化控制系统中应用广泛,例如在钢铁厂的大型车间内,多个区域的温度监测需要通过大量的温度变送器进行。这些温度变送器通过 RS - 485 总线将温度数据传输给中央控制系统,中央控制系统可以实时获取各个区域的温度信息,并进行集中管理和控制。

Modbus 协议信号

特点:Modbus 协议是一种应用层协议,它可以基于 RS - 485 总线等物理层进行通信。该协议具有开放性和通用性,几乎所有的自动化设备厂商都支持 Modbus 协议。它定义了一套规范的数据帧格式,使得不同厂家生产的设备之间能够实现互联互通。使用 Modbus 协议,温度变送器可以方便地与 PLC(可编程逻辑控制器)、上位机等自动化设备进行通信,实现数据的交换和共享。

应用场景:在工业自动化领域的各种控制系统集成中发挥着重要作用。例如在一个由不同品牌设备组成的自动化生产线中,温度变送器采用 Modbus 协议,能够与其他品牌的传感器、控制器等设备无缝集成,共同构建一个高效的自动化控制系统。


二、与自动化系统无缝对接的方法

(一)硬件连接

模拟信号连接

4 - 20mA 电流信号连接:当温度变送器输出 4 - 20mA 电流信号与自动化系统对接时,一般将变送器的正极输出端连接到自动化系统模拟量输入模块的电流输入通道正极,负极输出端连接到模拟量输入模块的电流输入通道负极。为了确保信号的稳定性,连接导线应选用屏蔽电缆,屏蔽层应在一端可靠接地,以减少电磁干扰。

0 - 5V/0 - 10V 电压信号连接:对于 0 - 5V 或 0 - 10V 电压信号,温度变送器的输出正极连接到自动化系统模拟量输入模块的电压输入通道正极,输出负极连接到电压输入通道负极。同样,为了降低干扰,建议使用屏蔽电缆,并且在必要时可在输入通道前端添加滤波电容等抗干扰措施。

数字信号连接

RS - 485 总线连接:在 RS - 485 总线连接中,多个温度变送器通过两线制(A 线和 B 线)连接到 RS - 485 总线上。每个温度变送器的 A 端连接到总线上的 A 线,B 端连接到总线上的 B 线。为了防止信号反射,在 RS - 485 总线的两端需要分别接入一个 120Ω 的终端电阻。自动化系统中的 RS - 485 通信模块通过相同的 A、B 线与总线相连,实现与温度变送器的数据通信。

基于 Modbus 协议的连接:如果温度变送器采用 Modbus 协议通信,硬件连接方式与 RS - 485 总线连接类似,因为 Modbus 协议常基于 RS - 485 物理层。确保所有设备的通信波特率、数据位、校验位等参数设置一致,才能保证数据的正确传输。在连接过程中,同样要注意终端电阻的设置和屏蔽电缆的使用,以提高通信的可靠性。

(二)软件设置

模拟信号软件设置

量程设置:在自动化系统的软件中,需要根据温度变送器的实际测量范围设置模拟量输入模块的量程。例如,如果温度变送器的测量范围是 0 - 100℃,对应的输出信号是 4 - 20mA,那么在自动化系统软件中,应将模拟量输入模块的量程设置为 0 - 100℃,并正确映射 4 - 20mA 信号与温度值的对应关系,确保系统能够准确显示和处理温度数据。

滤波设置:由于模拟信号在传输过程中可能受到干扰,自动化系统软件中通常提供滤波功能。可以根据实际情况设置合适的滤波参数,如采用一阶低通滤波算法,设置滤波时间常数,对采集到的模拟信号进行平滑处理,去除噪声干扰,得到更准确的温度数据。

数字信号软件设置

通信参数设置:对于采用 RS - 485 总线和 Modbus 协议通信的温度变送器,在自动化系统软件中,首先要设置正确的通信参数,包括波特率、数据位、停止位、校验位等。这些参数必须与温度变送器的设置一致,否则无法实现正常通信。例如,若温度变送器设置的波特率为 9600bps,无奇偶校验,8 位数据位,1 位停止位,那么自动化系统的通信模块也应进行相同设置。

设备地址设置:在多节点的 RS - 485 网络中,每个温度变送器都有唯一的设备地址。在自动化系统软件中,需要正确设置每个温度变送器的地址,以便系统能够准确识别和与相应的变送器进行通信。例如,在一个有 10 个温度变送器的系统中,将它们的地址分别设置为 1 - 10,自动化系统通过不同的地址对各个变送器进行数据读写操作。


温度变送器的输出信号类型多样,不同类型信号各有其特点和适用场景。在与自动化系统对接时,从硬件连接的正确布线到软件设置的精确参数匹配,每一个环节都至关重要。只有充分了解这些内容,并在实际应用中严格按照规范操作,才能实现温度变送器与自动化系统的无缝对接,为各类系统的高效、稳定运行提供可靠的温度数据支持,推动工业生产和智能控制等领域的持续发展。
