在工业生产的众多环节中，准确测量液位是保障生产稳定、高效运行的关键任务之一。磁致伸缩液位计凭借其高精度、高可靠性以及良好的稳定性等优势，在液位测量领域得到了广泛应用。然而，仅仅实现液位的精确测量还不够，液位计所获取的数据还需要通过合适的信号输出形式传递给控制系统或其他设备，以便进行后续的分析、处理和控制。了解磁致伸缩液位计的信号输出形式以及如何实现与其他设备的有效连接和数据传输，对于充分发挥液位计的功能，提升工业生产的自动化水平具有重要意义。

一、磁致伸缩液位计的信号输出形式

（一）模拟信号输出

4 - 20mA 电流信号：这是磁致伸缩液位计最常见的模拟信号输出形式之一。4 - 20mA 电流信号具有抗干扰能力强、传输距离远的优点。液位计将测量得到的液位值转换为与之对应的 4 - 20mA 电流信号输出。其中，4mA 对应液位的下限值，20mA 对应液位的上限值，中间的液位值则线性对应 4 - 20mA 之间的电流值。例如，在一个液位测量范围为 0 - 10 米的系统中，当液位为 5 米时，液位计输出的电流信号约为 12mA。这种信号形式广泛应用于工业自动化控制系统中，因为大多数的 PLC（可编程逻辑控制器）、DCS（集散控制系统）等设备都具备接收 4 - 20mA 电流信号的输入模块，能够方便地对液位数据进行采集和处理。

0 - 10V 电压信号：0 - 10V 电压信号也是一种常见的模拟信号输出方式。它将液位值转换为 0 - 10V 的电压信号，0V 对应液位下限，10V 对应液位上限。与 4 - 20mA 电流信号相比，0 - 10V 电压信号的传输距离相对较短，且抗干扰能力稍弱，但在一些对信号传输距离要求不高、干扰较小的场合，如实验室设备、小型自动化控制系统等，0 - 10V 电压信号输出的磁致伸缩液位计也有广泛应用。它可以直接与具有电压输入接口的设备连接，如一些数据采集卡、显示仪表等，实现液位数据的采集和显示。

（二）数字信号输出

RS485 总线信号：RS485 是一种常用的串行通信接口标准，具有传输距离远、抗干扰能力强、支持多节点通信等优点。磁致伸缩液位计通过 RS485 总线输出数字信号时，将液位数据按照一定的通信协议进行编码后传输。常见的通信协议有 Modbus RTU 协议等。在一个由多个磁致伸缩液位计组成的液位监测系统中，通过 RS485 总线可以将所有液位计连接在一起，与上位机或控制系统进行通信。上位机可以通过发送指令读取各个液位计的液位数据，实现对多个液位点的集中监测和管理。例如，在一个大型储罐区，多个储罐上安装的磁致伸缩液位计通过 RS485 总线连接到中控室的监控计算机上，操作人员可以在监控计算机上实时查看各个储罐的液位情况。

CAN 总线信号：CAN（Controller Area Network）总线是一种具有高可靠性的现场总线，主要应用于工业自动化、汽车电子等领域。磁致伸缩液位计采用 CAN 总线输出信号时，具有数据传输速度快、可靠性高、实时性强等特点。它适用于对数据传输速度和可靠性要求较高的场合，如在一些高速运转的生产设备中，液位的实时监测和控制至关重要，磁致伸缩液位计通过 CAN 总线将液位数据快速准确地传输给控制系统，以便控制系统及时做出响应，保证生产设备的安全运行。

（三）其他信号输出形式

脉冲信号输出：部分磁致伸缩液位计还可以输出脉冲信号。液位的变化会引起液位计输出脉冲的频率或脉冲数量的变化。例如，液位每变化一定的高度，液位计就输出一个脉冲信号，通过对脉冲信号的计数或频率测量，就可以计算出液位的变化量。这种信号输出形式常用于一些简单的液位控制系统中，如液位的上下限报警控制等。通过计数器或频率测量仪对脉冲信号进行处理，当脉冲数量或频率达到设定的报警值时，触发报警装置，提醒操作人员注意液位变化。

无线信号输出：随着无线通信技术的发展，一些磁致伸缩液位计具备了无线信号输出功能。常见的无线通信方式有 Wi-Fi、蓝牙、LoRa 等。无线信号输出使得液位计的安装更加灵活，无需布线，特别适用于一些布线困难的场合，如野外储罐、偏远地区的液位监测等。通过无线信号，液位计可以将液位数据传输到远程的监控中心或移动设备上，实现远程实时监测。例如，在石油开采的野外储油罐液位监测中，磁致伸缩液位计通过 LoRa 无线通信技术将液位数据传输到附近的基站，再通过网络传输到油田的监控中心，工作人员可以通过电脑或手机随时随地查看储油罐的液位情况。

二、与控制系统或其他设备的有效连接和数据传输

（一）模拟信号连接与传输

与 PLC 连接：当磁致伸缩液位计输出 4 - 20mA 电流信号或 0 - 10V 电压信号时，与 PLC 的连接相对简单。对于 4 - 20mA 电流信号，只需将液位计的电流输出端连接到 PLC 的模拟量输入模块的电流输入通道；对于 0 - 10V 电压信号，连接到模拟量输入模块的电压输入通道。在 PLC 的编程软件中，对相应的输入通道进行配置，设置信号类型、量程等参数，即可实现液位数据的采集。例如，在一个污水处理厂的液位监测系统中，多个磁致伸缩液位计通过 4 - 20mA 电流信号连接到 PLC 的模拟量输入模块，PLC 根据采集到的液位数据控制水泵的启停，实现污水的自动处理。

与 DCS 连接：DCS 系统在大型工业生产中应用广泛。磁致伸缩液位计与 DCS 的连接方式与 PLC 类似。将液位计的模拟信号输出端连接到 DCS 的模拟量输入卡件，在 DCS 的组态软件中进行相应的配置，定义液位数据的标签、量程、报警值等参数。DCS 可以对液位数据进行实时监测、记录、分析，并根据预设的控制策略进行控制操作。例如，在化工生产过程中，通过 DCS 系统对各个反应釜的液位进行实时监测和控制，确保化学反应在合适的液位条件下进行，保证生产的安全和产品质量。

（二）数字信号连接与传输

RS485 总线连接：磁致伸缩液位计通过 RS485 总线与上位机或控制系统连接时，需要使用 RS485 通信电缆将液位计的 RS485 接口与上位机或控制系统的 RS485 接口连接起来。在连接过程中，要注意总线的正负极性，确保连接正确。同时，需要在通信软件中设置好通信参数，如波特率、数据位、校验位、停止位等，以及通信协议（如 Modbus RTU 协议）。上位机或控制系统通过发送相应的指令，按照通信协议与液位计进行数据交互，读取液位数据。例如，在一个智能建筑的水箱液位监测系统中，多个磁致伸缩液位计通过 RS485 总线连接到监控计算机，监控计算机通过安装的监控软件，按照 Modbus RTU 协议与液位计进行通信，实时显示各个水箱的液位情况，并可以进行历史数据查询和报表生成。

CAN 总线连接：对于采用 CAN 总线输出信号的磁致伸缩液位计，与控制系统的连接需要使用 CAN 总线电缆和 CAN 总线控制器。将液位计的 CAN 接口与 CAN 总线控制器连接，CAN 总线控制器再与控制系统的通信接口相连。在控制系统中，需要安装相应的 CAN 总线驱动程序和通信软件，对 CAN 总线的参数进行配置，如波特率、CAN ID 等。通过这些配置，控制系统可以与液位计进行高速、可靠的数据传输。例如，在汽车制造生产线的冷却液液位监测系统中，磁致伸缩液位计通过 CAN 总线将液位数据传输给生产线的控制系统，控制系统根据液位数据及时调整冷却液的补充，保证生产线设备的正常运行。

（三）无线信号连接与传输

Wi-Fi 连接：当磁致伸缩液位计通过 Wi-Fi 进行无线信号传输时，液位计需要具备 Wi-Fi 模块，并设置好 Wi-Fi 的网络参数，如 SSID（无线网络名称）和密码。液位计通过 Wi-Fi 连接到本地的无线网络，再通过网络路由器将液位数据传输到远程的监控中心或服务器。在监控中心或服务器上，安装相应的监控软件，通过网络地址与液位计进行通信，实现液位数据的接收和处理。例如，在一个城市供水系统的远程监控中，分布在各个区域的储水池磁致伸缩液位计通过 Wi-Fi 将液位数据传输到供水公司的监控中心服务器，工作人员可以通过监控软件实时查看各个储水池的液位情况，及时进行供水调度。

蓝牙连接：蓝牙连接适用于短距离的数据传输，如液位计与移动设备（如手机、平板电脑）之间的连接。液位计开启蓝牙功能后，移动设备通过蓝牙搜索并连接液位计。在移动设备上安装专门的应用程序，通过应用程序与液位计进行数据交互，读取液位数据并进行显示和分析。例如，在一些小型实验室设备的液位监测中，操作人员可以通过手机与磁致伸缩液位计进行蓝牙连接，方便地查看液位数据，无需在设备旁边安装复杂的有线监测设备。

LoRa 连接：LoRa 是一种低功耗、远距离的无线通信技术。磁致伸缩液位计通过 LoRa 模块将液位数据发送到 LoRa 基站，LoRa 基站再通过网络将数据传输到服务器或监控中心。在连接过程中，需要对液位计和 LoRa 基站的 LoRa 参数进行配置，如频段、扩频因子等。LoRa 连接适用于一些对传输距离要求较远、功耗要求较低的液位监测场合，如农业灌溉系统中的水池液位监测、偏远山区的水库液位监测等。通过 LoRa 无线通信，液位计可以将液位数据实时传输到监控中心，实现远程自动化监测和管理。

磁致伸缩液位计具有多种信号输出形式，每种信号输出形式都有其特点和适用场景。通过合理选择信号输出形式，并采用正确的连接和数据传输方式，能够实现与控制系统或其他设备的有效连接和数据传输。

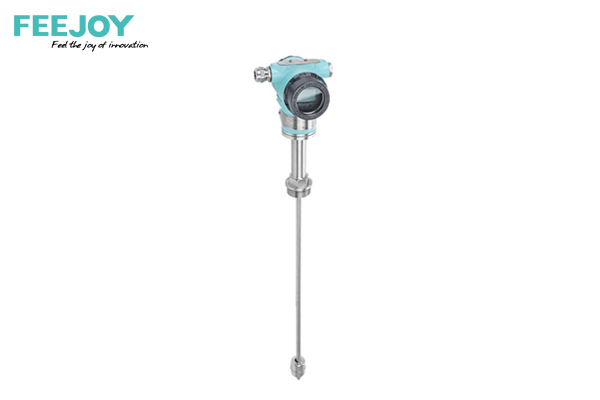

在众多提供磁致伸缩液位计的厂家中，上海飞卓科技表现出色。上海飞卓科技专注于液位测量仪表的研发与生产，其生产的磁致伸缩液位计不仅具备丰富的信号输出形式，而且在与控制系统或其他设备的连接和数据传输方面具有良好的兼容性和稳定性。

采用先进的通信技术和可靠的硬件设计，确保液位数据能够准确、快速地传输到目标设备。同时，上海飞卓科技还提供完善的售前、售中、售后服务，能够根据客户的具体需求提供专业的技术支持和解决方案。如果您正在寻找一款性能良好、信号传输稳定的磁致伸缩液位计，上海飞卓科技无疑是您的理想选择。
