在高振动的工作环境中,紧凑型涡街流量计如何保证测量的准确性和稳定性?

2024-10-28

在工业生产等众多领域中,常常会遇到高振动的工作环境,而在这样的环境下使用紧凑型涡街流量计进行流量测量,面临着诸多挑战。然而,通过一系列的技术措施和设计优化,是可以确保其测量的准确性和稳定性的。


一、高振动环境对紧凑型涡街流量计的影响

1. 机械结构干扰

    - 在高振动环境中,紧凑型涡街流量计的机械部件容易受到影响。其传感器部分,包括涡街发生体和检测元件,可能会因振动而发生位移或变形。例如,涡街发生体如果在振动作用下偏离了其正常的安装位置或形状发生改变,将会影响流体中漩涡的正常形成和脱落规律,进而导致测量信号的异常。检测元件如压电传感器等,也可能因振动而产生松动或接触不良,影响信号的准确采集。

    - 流量计的外壳和连接部件也可能在长期振动下出现pi劳损伤或连接松动。外壳的松动可能会导致外界干扰更容易进入流量计内部,影响电子元件的正常工作;连接松动则可能导致流体泄漏或信号传输中断,严重影响测量的准确性和稳定性。

2. 信号干扰

    - 高振动会产生大量的噪声信号,这些噪声可能与涡街流量计产生的正常测量信号叠加,使测量信号变得复杂且难以分辨。例如,振动引起的机械应力变化可能会在传感器线路中产生感应电信号,这些额外的电信号会干扰涡街流量计的原始测量信号,导致测量结果出现误差。

    - 振动还可能导致测量信号的频率和幅度发生波动。由于涡街流量计是通过检测漩涡频率来计算流量的,振动引起的频率波动可能会使流量计误判流量大小。同时,信号幅度的波动也会影响信号的处理和识别,降低测量的准确性。

3. 流体状态改变

    - 高振动可能会使流经紧凑型涡街流量计的流体状态发生改变。例如,振动可能会导致流体产生湍流或漩涡的不规则运动,而不是正常的稳定涡街。这种不规则的流体运动使得流量计难以准确检测到漩涡的特征频率,从而影响流量测量的准确性。

    - 此外,振动还可能使流体中的气泡、杂质等分布不均匀,进一步干扰漩涡的形成和检测,对测量结果产生不利影响。


二、确保测量准确性和稳定性的措施

1. 机械结构优化

    - 增强安装稳定性:采用特殊的安装支架和固定方式,以提高紧凑型涡街流量计在高振动环境中的安装稳定性。例如,使用减震垫或弹簧等减震装置,将流量计与振动源隔离开来,减少振动的传递。同时,选择坚固耐用的安装支架材料,并确保安装支架与管道或设备的连接牢固可靠,防止因振动而松动。

    - 改进传感器设计:针对高振动环境,对涡街发生体和检测元件进行优化设计。例如,采用更坚固的材料制作涡街发生体,使其能够抵抗振动的影响而保持形状和位置的稳定。对于检测元件,可以采用嵌入式或密封式设计,减少其暴露在外受到振动冲击的可能性,并确保其与涡街发生体之间的相对位置准确无误。此外,还可以通过优化传感器的结构布局,降低振动对其的敏感性,提高测量的稳定性。

    - 强化外壳和连接部件:xuan用高强度、抗振性能好的材料制作流量计的外壳,以保护内部部件免受振动sun伤。同时,加强外壳的密封性能,防止外界灰尘、水分等杂质进入流量计内部,影响电子元件的正常工作。对于连接部件,如法兰连接、螺纹连接等,采用更可靠的连接方式和密封措施,确保在高振动环境下不会出现松动或泄漏。例如,使用高强度的螺栓和螺母,并进行防松处理,如加装弹簧垫圈或使用螺纹锁固剂等。

2. 信号处理技术

    - 滤波和降噪:采用先进的数字滤波技术,对测量信号进行处理,去除振动产生的噪声干扰。可以根据振动频率和测量信号的特点,选择合适的滤波器类型和参数,如低通滤波器、高通滤波器或带通滤波器等。通过滤波处理,能够有效地提取出真实的涡街信号,提高测量的准确性。

    - 信号频率跟踪和锁定:由于振动可能导致测量信号的频率波动,因此需要采用信号频率跟踪和锁定技术。该技术可以实时监测信号的频率变化,并自动调整流量计的测量参数,使其始终能够准确地检测到涡街信号的频率。例如,采用基于快速傅里叶变换(FFT)的频率分析算法,对测量信号进行实时频谱分析,快速准确地确定涡街信号的频率,并将其锁定,以确保流量测量的稳定性。

    - 信号幅度补偿:为了应对振动引起的信号幅度波动,可采用信号幅度补偿技术。通过实时监测信号幅度的变化,根据预设的补偿算法对测量信号进行幅度调整,使其保持在一个稳定的范围内。这样可以确保信号的强度足够且稳定,便于后续的信号处理和流量计算,提高测量的准确性。

3. 算法优化与自适应控制

    - 智能算法应用:利用智能算法,如神经网络算法、模糊逻辑算法等,对紧凑型涡街流量计的测量数据进行分析和处理。这些智能算法可以自动学习和识别高振动环境下的流量特征和干扰模式,从而对测量结果进行更准确的修正和预测。例如,神经网络算法可以通过对大量的历史测量数据和振动数据进行训练,建立起流量与振动之间的复杂关系模型,在实际测量中,根据实时的振动情况和测量信号,利用该模型对流量测量结果进行智能修正,提高测量的准确性。

    - 自适应控制策略:采用自适应控制策略,使紧凑型涡街流量计能够根据工作环境的变化自动调整自身的参数和工作模式。例如,当检测到振动强度增大时,自动降低流量计的灵敏度或调整测量频率,以减少振动对测量的影响;当振动恢复正常时,再自动恢复到正常的测量状态。通过这种自适应控制,能够确保流量计在不同程度的振动环境下都能保持较好的测量性能,提高其稳定性和可靠性。


三、综合措施与维护

为了在高振动的工作环境中确保紧凑型涡街流量计的测量准确性和稳定性,还需要采取综合的措施并进行定期的维护。例如,在安装前对工作环境进行详细的评估和分析,根据振动的频率、幅度等参数,合理选择流量计的型号和安装方式。同时,定期对流量计进行检查和校准,及时发现并处理可能出现的问题,如传感器老化、线路接触不良、减震装置失效等。此外,还可以建立远程监测和zhen断系统,实时监控流量计的工作状态,对测量数据进行实时分析和处理,一旦发现异常情况,能够及时采取措施进行调整和修复,确保流量测量的连续性和准确性。

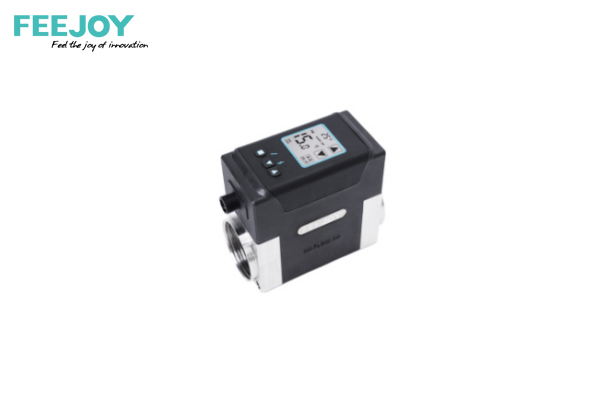

上海飞卓科技在流量测量领域具有丰富的经验和先进的技术。其生产的紧凑型涡街流量计针对高振动等恶劣工作环境进行了专门的设计和优化,采用了高品质的材料和精湛的制造工艺,结合先进的信号处理技术和智能算法,能够在高振动环境下稳定、准确地测量流量。公司注重产品的研发和创新,不断提升产品的性能和质量,以满足各种复杂工况下的流量测量需求。同时,上海飞卓科技还提供专业的售前咨询和售后服务,为客户提供quan方位的技术支持和解决方案。如果您在高振动工作环境下的流量测量方面有需求,上海飞卓科技的紧凑型涡街流量计将是您的可靠选择,能够为您提供准确、可靠的流量测量服务,助力您的工业生产和项目运营顺利进行。
