当音叉物位开关应用于高温、高压的工况时,需要采取哪些技术措施来保障其正常工作?

2024-10-25

音叉物位开关是一种常用的物位检测设备,以其简单可靠、适应性强等优点在工业领域广泛应用。然而,当面临高温、高压的工况时,音叉物位开关的正常工作会面临诸多挑战,需要采取一系列技术措施来确保其稳定运行和准确测量。


一、高温工况应对措施

1. 材料选择与优化

    - 耐高温材料:对于高温环境,首先要xuan用能够承受高温的材料来制造音叉物位开关的关键部件。例如,音叉本体可采用特殊的高温合金,如Inconel合金等,这些合金具有良好的高温强度和kang氧化性能,能够在高温下保持结构的稳定性和机械性能。同时,对于与音叉接触的密封件、连接部件等,也应xuan用耐高温的材料,如高温橡胶、石墨等,确保在高温下不会出现变形、老化或失效,从而确保音叉物位开关的整体密封性和可靠性。

    - 热膨胀系数匹配:由于高温会导致材料膨胀,不同材料的热膨胀系数不同,如果在设计和组装音叉物位开关时不考虑热膨胀系数的匹配,可能会在高温下产生应力集中,导致部件损坏或影响音叉的振动特性。因此,在选择材料时,要尽量使音叉本体、安装支架、连接部件等的热膨胀系数相近,或者采用合理的结构设计来补偿热膨胀差异。例如,可以采用柔性连接或伸缩结构,允许部件在高温下有一定的伸缩空间,以减少热应力的影响。

2. 散热与隔热设计

    - 散热措施:为了降低音叉物位开关在高温环境下的温度,提高其工作稳定性,可以采取散热措施。一种常见的方法是在音叉物位开关的外壳上设计散热片,增加散热面积,加快热量的散发。散热片的形状和尺寸应根据实际工况进行优化设计,以提高散热效率。此外,还可以考虑采用强制风冷或液冷的方式进行散热。例如,在一些高温且散热要求较高的场合,可以安装小型风扇,将冷空气吹向音叉物位开关;或者在音叉物位开关周围设置冷却液循环管道,通过冷却液带走热量。

    - 隔热保护:在某些情况下,为了减少外界高温对音叉物位开关的影响,可以进行隔热保护。可以在音叉物位开关的外部包裹隔热材料,如陶瓷纤维、硅酸铝等,这些隔热材料具有良好的隔热性能,能够有效地阻挡热量的传递,降低音叉物位开关内部的温度。同时,对于连接电缆等也可以采用隔热套管进行保护,防止电缆因高温而老化或损坏,影响信号传输。

3. 电子元件的耐高温处理

    - 高温电子元件选型:音叉物位开关中的电子元件,如传感器芯片、放大器、微处理器等,也需要能够在高温下正常工作。在选型时,应选择专门的高温电子元件,这些元件经过特殊的设计和制造工艺,能够在高温环境下保持稳定的性能。例如,高温传感器芯片应具有良好的温度稳定性和抗干扰能力,能够准确地检测音叉的振动信号,并将其转换为电信号进行处理。

    - 电路设计优化:在电路设计方面,要考虑高温对电子元件性能的影响,进行合理的布局和参数优化。例如,增加电子元件之间的间距,以提高散热效果;合理选择电阻、电容等元件的参数,使其在高温下仍能满足电路的性能要求。同时,可以采用一些温度补偿电路或算法,对电子元件的温度漂移进行补偿,提高测量的准确性和稳定性。例如,通过在电路中加入热敏电阻,实时监测环境温度,并根据温度变化调整电路的工作参数,以确保在不同温度下音叉物位开关的性能稳定。


二、高压工况应对措施

1. 结构强化与密封设计

    - 增强结构强度:在高压环境下,音叉物位开关需要承受较大的压力,因此必须具备足够的结构强度。可以通过增加音叉的壁厚、采用高强度的材料制造外壳和安装支架等方式来提高其结构强度。例如,将音叉的壁厚适当增加,使其能够承受更高的压力而不发生变形或损坏。同时,对于外壳和安装支架等部件,可以采用优质的钢材或合金材料,并进行适当的热处理,提高其强度和硬度。

    - 高压密封技术:密封是确保音叉物位开关在高压工况下正常工作的关键。要采用可靠的密封方式,防止高压介质泄漏。常见的密封方式有焊接密封、螺纹密封、O型圈密封等。对于音叉与外壳之间的连接部位,可以采用焊接密封或高强度的螺纹密封,并配合使用密封胶,确保密封的可靠性。在选择O型圈等密封元件时,要根据工作压力和介质特性选择合适的材料和尺寸,确保其在高压下具有良好的密封性能和弹性。同时,要注意密封元件的安装工艺,避免因安装不当而导致泄漏。

2. 压力平衡与补偿设计

    - 压力平衡结构:为了减少高压对音叉物位开关内部结构的影响,可以设计压力平衡结构。例如,在音叉物位开关的外壳上设置压力平衡孔或采用压力平衡膜,使内部压力与外部压力达到平衡,减少压力差对音叉振动和电子元件的影响。压力平衡孔的大小和位置应根据实际工况进行合理设计,确保在平衡压力的同时,不会影响音叉物位开关的正常工作。

    - 压力补偿算法:在电子电路设计中,可以采用压力补偿算法来对高压环境下的测量结果进行修正。通过在微处理器中植入压力补偿算法,根据实时检测到的压力值,对音叉的振动频率、幅度等参数进行调整,以消除压力对测量结果的影响。例如,当压力升高时,音叉的振动频率可能会发生变化,压力补偿算法可以根据压力与频率的关系模型,对测量结果进行修正,确保在不同压力下都能准确地检测物位。

3. an全防护措施

    - 耐压测试与认证:在将音叉物位开关应用于高压工况之前,必须进行严格的耐压测试,并取得相关的耐压认证。耐压测试应按照国家标准或行业标准进行,确保音叉物位开关在规定的压力范围内能够an全可靠地工作。同时,要定期对音叉物位开关进行耐压检测和维护,及时发现并处理可能存在的an全隐患。

    - 过压保护装置:为了防止因压力异常升高而导致音叉物位开关损坏,可以安装过压保护装置。过压保护装置可以在压力超过设定值时自动切断电源或发出警报信号,保护设备和人员的an全。例如,可以在音叉物位开关的电路中安装过压保护器,当压力超过设定的an全阈值时,过压保护器会迅速动作,将电路断开,避免高压对电子元件造成损坏。


在高温、高压工况下,音叉物位开关的正常工作需要综合考虑多种因素,并采取相应的技术措施。同时,还需要进行定期的维护和检查,以确保音叉物位开关的性能和可靠性。例如,定期清理音叉表面的污垢和杂质,检查密封件的老化和损坏情况,对电子元件进行测试和校准等。此外,在安装和使用音叉物位开关时,要严格按照操作规程进行,避免因操作不当而导致设备损坏或测量误差。

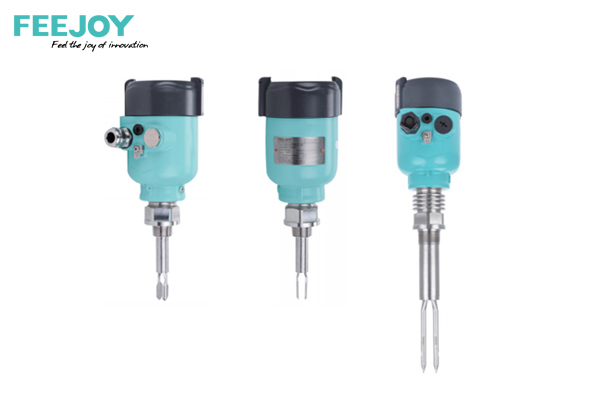

上海飞卓科技在物位测量领域具有丰富的经验和专业的技术实力。其生产的音叉物位开关针对高温、高压等恶劣工况进行了优化设计,采用了高品质的耐高温、高压材料,先进的散热、隔热和密封技术,以及准确的压力补偿算法和an全防护措施,能够确保音叉物位开关在高温、高压环境下稳定可靠地工作,为用户提供准确的物位测量解决方案。同时,上海飞卓科技还提供优质的售前咨询和售后服务,为用户提供quan方位的技术支持和保障。如果您在高温、高压工况下的物位测量方面有需求,上海飞卓科技将是您的理想选择。
