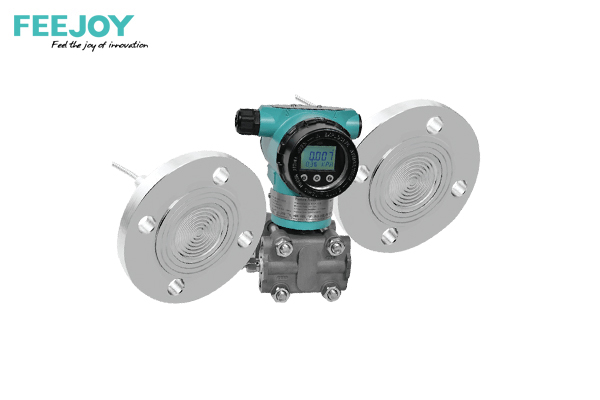

双法兰差压变送器是一种特殊取压的差压变送器。它是在差压变送器正、负室取压口上接上两条紫铜毛细管，末端是两个用不锈钢膜片封闭的、固定在安装法兰上的膜盒。膜盒与毛细管和差压变送器正、负压室，内部采用真空充填方法充硅油，而它们之间则用外套螺母、接管和接头紧密联接起来。这样，通过感压膜盒上的不锈钢波纹膜片感测的压力，由硅油传递至差压变送器的正、负压室。

双法兰差压变送器是石油、化工和石化生产过程中应用十分广泛的液位测量仪表。其特点是结构简单、精确度高、线性好、便于安装与维护、易于组合成控制系统，用于连续或间歇生产过程的塔、罐、槽等容器的液位连续测量和界位测量。双法兰差压变送器主要用于测量具有腐蚀性、黏度大、易结晶、低凝固点液位的被测介质。

标准的双法兰差压变送器包括下列部件：法兰盘、毛细管、安装支架、测量表头。

（1）法兰盘

法兰盘用于将仪表与工艺设备进行连接，同时法兰盘膜盒部分用于压力测量。法兰盘有尺寸、压力等级要求，其尺寸与法兰磅级应与工艺设备相符。

（2）毛细管

毛细管用于连接法兰盘与测量表头，管内填充硅油，起到压力传递的作用。

（3）安装支架

安装支架属于标准件，可以将测量表头安装固定至现场保温保护箱或安装支架。

（4）测量表头

电气连接、电路板和可选的液晶显示头式测量表头的组成部分。
